ZD型阻尼弹簧复合减振器





一、概述
新一代的跨世纪金奖产品
Ten New Era Of Span Century Golden Medal Products
ZD、ZDI、ZDII型阻尼弹簧复合减振器
ZD，ZD1，ZD2，Compact Damp Spring Absorber
    为了进一步适应现代化建设发展的需要，本厂生产阻尼弹簧减振器的基础上，进行了技术改进，设计、制造ZD型阻尼弹簧复合减振器，对阻尼弹簧、橡胶减振垫组合使用，利用各自优点，克服其缺点。具有复合隔振降，固有频率低，隔振效果好，对隔离固体传声，尤其是对隔离高频冲击的固体传声更为优越。是积极、消极隔振的理想产品。是本厂首创新一代的新颖实用产品。
    该产品载荷范围广、工作寿命长，使用安全可靠。ZD型阻尼弹簧复合减振器有三种安装方式：ZD型上下座外表面装有防滑橡胶垫，对于优力小，重心低的设备可直接将ZD型减振器放置于设备减振台座下，勿需固定：ZDI型仅上座配有螺栓与设备固定。ZDII型上、下座分别设有螺栓与地基螺栓孔，可上下固定。用户可根据不同的需要和场合进行选择。
    ZD型系列产品适用工作温度为-40C-110C，正常工作载荷范围内固有频率2HZ-5HZ，阻尼比0.045-0.065。（减振弹簧经150万次疲劳试验无裂缝、无断裂、达到和超过了国家有关标准）。

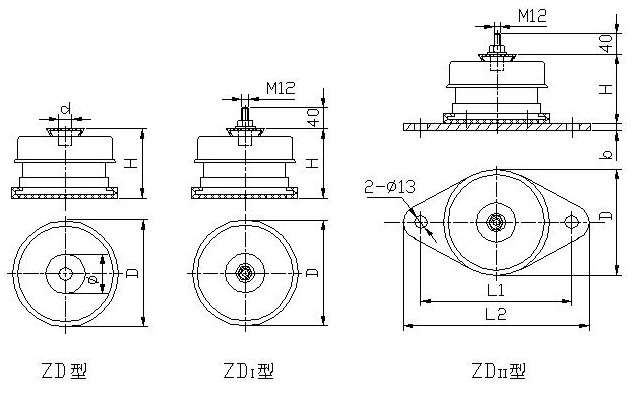

二、机械图


三、外型尺寸及技术特性表

型号	最佳载荷	极限载荷	外型尺寸(mm)
	(N)	(N)	H	D	L1	L2	d	b	φ
ZD-12	120	168	70	84	110	140	10	5	32
ZD-18	180	218	65	128	160	195	10	5	42
ZD-25	250	288	65	128	160	195	10	5	42
ZD-40	400	518	72	144	175	210	10	6	42
ZD-55	550	680	72	144	175	210	10	6	42
ZD-80	800	1050	88	163	195	230	10	6	52
ZD-120	1200	1560	104	185	225	265	10	8	52
ZD-160	1600	2180	104	185	225	265	10	8	52
ZD-240	2400	3100	120	210	250	295	16	8	62
ZD-320	3200	4220	144	230	270	310	18	8	84
ZD-480	4800	5750	144	230	270	310	18	8	84
ZD-640	6400	8300	154	282	320	360	20	8	104
ZD-820	8200	10550	154	282	320	360	20	8	104
ZD-1000	10000	12500	156	282	320	360	20	8	104
ZD-1280	12800	16500	156	282	320	360	20	8	104
ZD-1500	15000	19500	162	282	320	360	20	8	104
ZD-2000	20000	28000	162	282	320	360	20	8	104
ZD-2700	27000	30000	162	282	320	360	20	8	104
ZD-3500	35000	40000	162	282	320	360	20
