DT型管道弹性托架减振器/减震器



一、概述
DT型系列管道弹性托架减振器有弧型凹凸橡胶弹性垫与弧形金属板局部粘贴组合而成。通常用于装有弹性支承的机械设备的管道上，不仅对管道起弹性支承作用，管道穿墙隔离等，而且对管道机械振动具有良好隔离和显著降低结构噪声的作用，从而改善环境，提高设备使用寿命。
该橡胶弹性垫共分三种橡胶硬度，受载后静变形为3-8 mm，其静态力与变形关系呈非线性，刚度随载荷增加而增加，呈渐硬特性，固有频率；单层9HZ-11HZ；双层7HZ-9HZ。
对管道振动比较大或对振动隔离效果要求比较高的场合，可将多层弹性垫串联使用，橡胶垫必须粘贴在一起。其凹凸形橡胶减振垫也可用于管道穿墙盘缠隔振。

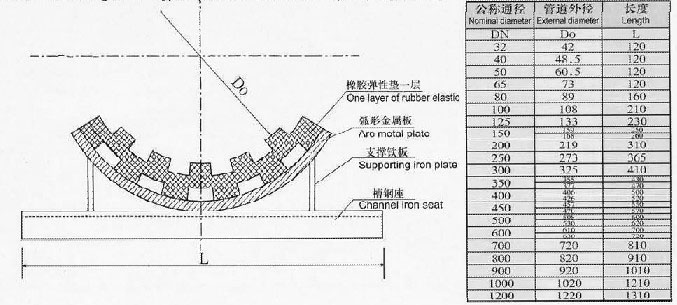

二、机械图及技术参数表

DT型管道减振器

产品规格（DN）	管道外径（Do)	长度(L)		产品规格（DN）	管道外径（Do)	长度(L)
32	42	120		400	406	500
40	48.5	120			426	520
50	60.5	120		450	457	550
65	73	120			478	570
80	89	160		500	508	600
100	108	210			530	620
125	133	230		600	610	700
150	159	250			630	720
	168	260		700	720	810
200	219	310		800	820	910
250	273	365		900	920	1010
300	325	410		1000	1020	1210
350	355	430		1200	1220	1310
	377	470
