JG/JSD型橡胶剪切隔振器
橡胶剪切隔振器...
免费询价
24小时免费咨询电话15901811849
- 产品详情
橡胶剪切隔振器
一、概述
JG型橡胶隔振器由金属件及橡胶体粘结而成，其弹性体采用轴对称环状剪切型结构，本系列产品分4种尺寸结构，8种承载规格，轴向承受额定载荷从10-1280kg，阻尼比大于0.05。
JG型橡胶隔振器外形美观，结构紧凑，与同类型相规格隔振器相比结构尺寸小，重量轻，安装更换方便，工作安全可靠，能在-5℃- +50℃范围内保持正常工作。
JG型橡胶隔振器对1000r/min以上回转及往复机械振动的隔离具有良好隔振效果，适于水泵、风机、空压机、柴油机、冷冻机等机械设备的振动隔离几仪器仪表防振、防冲击。JG型橡胶隔振器也适用于航空、船舶及机车中各类设备的振动隔离和防护。
二、机械图及技术参数表
JG型橡胶隔振器主要性能及外形安装尺寸
一、JSD概述
JSD型橡胶剪切隔振器由金属、橡胶组成，能耐油、耐老化、上部螺孔与设备或隔振台座联接；下部金属橡胶复合图形板的安装孔与地基螺栓联接固定。（也可用压板压住底座圆形复合板）安装更换方便。
本产品载荷范围大，单只竖向载荷为20KG~~1300KG，阻尼比大于0.06，适用温度-5~50℃，固有频率低为6-10HZ，隔振隔声效果显著，是各种水泵、风机、压缩机、冷热水机组、发电机、发动机等机械设备的振动隔离及精密仪器仪表防振冲击的理想产品。
二、机械图
三、性能及参数表
| 品牌 | JG型橡胶剪切隔振器 | 型号 | JG型橡胶剪切隔振器 |
| 材质 | 橡胶 | 使用寿命 | 50年 |
| 消声频率 | 好（Hz） | 耐温特性 | 高温（℃） |
| 降噪效果 | 良好 | 外形尺寸 | 10-1280（mm） |
| 适用领域 | 水泵、风机、空压机、柴油机、冷冻机等机械设备的振动隔离几仪器仪表防振、防冲击 | ||
一、概述
JG型橡胶隔振器由金属件及橡胶体粘结而成，其弹性体采用轴对称环状剪切型结构，本系列产品分4种尺寸结构，8种承载规格，轴向承受额定载荷从10-1280kg，阻尼比大于0.05。
JG型橡胶隔振器外形美观，结构紧凑，与同类型相规格隔振器相比结构尺寸小，重量轻，安装更换方便，工作安全可靠，能在-5℃- +50℃范围内保持正常工作。
JG型橡胶隔振器对1000r/min以上回转及往复机械振动的隔离具有良好隔振效果，适于水泵、风机、空压机、柴油机、冷冻机等机械设备的振动隔离几仪器仪表防振、防冲击。JG型橡胶隔振器也适用于航空、船舶及机车中各类设备的振动隔离和防护。
二、机械图及技术参数表
JG型橡胶隔振器主要性能及外形安装尺寸
| 型号| | 额定载荷(kg) | 载荷范围(kg) | 额定静变形(mm) | 额定固有频率(hz) | 阻尼比 | 安装方式 | 外形尺寸(mm) | 安装尺寸(mm) | |||||
| H | A | B | M | L | D | C | |||||||
| JG1-1 | 10 | 5-10 | 5±2 | 7±1 | ≥0.05 | 平置式 | 50 | 75 | 75 | M10 | 61 | φ7 | 10 |
| JG1-2 | 20 | 10-20 | 6±2 | 7±1 | ≥0.05 | 平置式 | 50 | 75 | 75 | M10 | 61 | φ7 | 10 |
| JG2-1 | 40 | 20-40 | 7±2 | 7±1 | ≥0.05 | 平置式 | 60 | 95 | 95 | M12 | 75 | φ10 | 12 |
| JG2-2 | 80 | 40-80 | 7±2 | 7±1 | ≥0.05 | 平置式 | 60 | 95 | 95 | M12 | 75 | φ10 | 12 |
| JG3-1 | 160 | 80-160 | 7±2 | 7±1 | ≥0.05 | 平置式 | 80 | 132 | 132 | M16 | 106 | φ13 | 15 |
| JG3-2 | 320 | 160-320 | 7±2 | 7±1 | ≥0.05 | 平置式 | 80 | 132 | 132 | M16 | 106 | φ13 | 15 |
| JG4-1 | 640 | 320-640 | 8±2 | 7±1 | ≥0.05 | 平置式 | 110 | 195 | 195 | M20 | 160 | φ16 | 30 |
| JG4-2 | 1280 | 640-1280 | 8±2 | 7±1 | ≥0.05 | 平置式 | 110 | 195 | 195 | M20 | 160 | φ16 | 30 |
一、JSD概述
JSD型橡胶剪切隔振器由金属、橡胶组成，能耐油、耐老化、上部螺孔与设备或隔振台座联接；下部金属橡胶复合图形板的安装孔与地基螺栓联接固定。（也可用压板压住底座圆形复合板）安装更换方便。
本产品载荷范围大，单只竖向载荷为20KG~~1300KG，阻尼比大于0.06，适用温度-5~50℃，固有频率低为6-10HZ，隔振隔声效果显著，是各种水泵、风机、压缩机、冷热水机组、发电机、发动机等机械设备的振动隔离及精密仪器仪表防振冲击的理想产品。

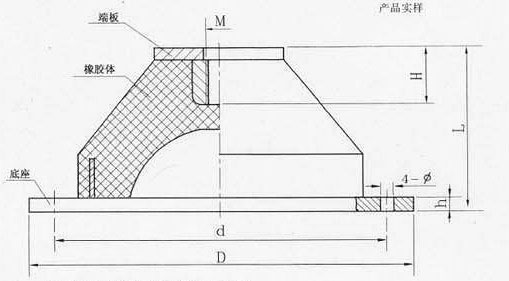

二、机械图
三、性能及参数表
| 型 号 | 载荷范围 | 额定静变 | 固有频率 | 外形尺寸(mm) | ||||||
| （Kg） | 形（mm） | （Hz） | L | D | d | M | h | φ | H | |
| JSD-50 | 20-50 | 8±2 | 8±2 | 72 | 150 | 120 | 12 | 7 | 13 | 10 |
| JSD-85 | 50-85 | 8±2 | 8±2 | 72 | 150 | 120 | 12 | 7 | 13 | 10 |
| JSD-160 | 85-160 | 8±2 | 8±2 | 83 | 200 | 170 | 14 | 10 | 15 | 14 |
| JSD-330 | 160-330 | 8±2 | 8±2 | 83 | 200 | 170 | 14 | 10 | 15 | 14 |
| JSD-540 | 330-540 | 8±2 | 8±2 | 83 | 200 | 170 | 14 | 10 | 15 | 14 |
| JSD-650 | 540-650 | 8±2 | 8±2 | 83 | 200 | 170 | 14 | 10 | 15 | 14 |
| JSD-1300 | 650-1300 | 8±2 | 8±2 | 110 | 297 | 260 | 16 | 12 | 17 | 20 |
| JSD-1500 | 1000-1500 | 10±2 | 7±2 | 110 | 297 | 260 | 16 | 12 | 17 | 20 |
| 注：H为螺纹深度。 | ||||||||||
