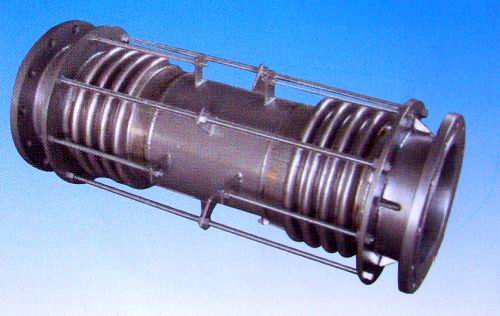

DLB大拉杆横向型波纹补偿器



一、概述
DLB大拉杆横向型波纹补偿器是由二个波纹管、中间长接管、大拉杆、二端法兰等零件构成，它能吸收管系任意平面内的横向位移。位移时大拉杆上的球面螺母绕球面垫圈转动，同时大拉杆还具有承受内压推力的能力。

二、注意事项
补偿器上的小拉杆是安装运输“冷紧”用的，不能作为承力件，产品在管道安装完毕后，须将其拆除，方可投入使用；当对补偿器的横向位移量要求较大时，可对补偿器进行“冷紧”。

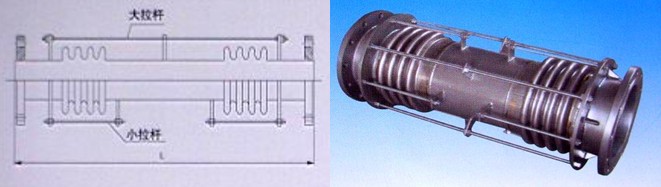

三、机械图
