SFJK型浮筑聚氨脂橡胶隔振隔音垫/隔震垫



一、概述
SFJK型浮筑聚氨酯橡胶隔振隔音垫是环保型产品，选用弹性橡胶纤维和聚氨酯高分子粘合剂及其他化工原料组合并通过高温高压模压而成型，具有弹性好，使用寿命长的特点。

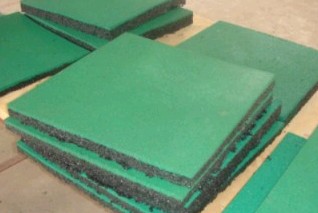

产品呈双面形，上层面密度高，并配有绿色等的橡胶细纤维组成；下层密度低些，由黑色较粗的纤维组成，为双层型的不同橡胶纤维组合而成。

二、产品特点及用途：
1、 产品弹性好，隔振隔音效果好，产品并具有吸声的功能。隔离振动可有效保护房屋建筑结构。
2、 适用范围广，可耐油、酸、碱、防霉、防蛀、防湿、防老化性能好，耐温-20~90℃。
3、 动力设备和管道安装支撑在浮筑结构层上，能有效的隔离振动噪声的传递。
4、 并能有效的防止动力设备层对楼板低频辐射噪声的影响。
5、 造价低，投资省（与通常同类型橡胶隔振隔声（音）垫产品相比）。
6、 广电大厦录音室、播音室采用隔振隔音垫浮筑层能有效的防止外界振动噪声传递的影响。也可用于精密仪器仪表的消极隔振。
7、 可用于健身房浮筑层铺设的隔振隔音，也可安装于机动车库的浮筑层隔振隔音。
8、 超长使用寿命，在一幢建筑物内使用FJK型浮筑聚氨酯橡胶隔振隔音垫产品，在建筑物使用年限内不需要再次进行楼板隔振隔声处理了。

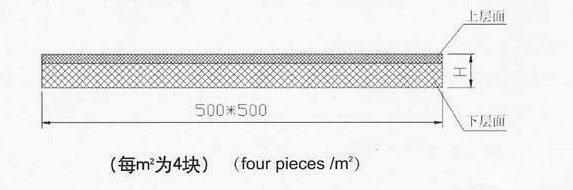

三、机械图


三、技术参数表

型号	载荷范围(N/M2)	变形量(mm)	频率范围(HZ)	隔声量(Dba)	产品厚度H(mm)
SFJK-10	2000-70000	1-3	12-20	18-25	10
SFJK-16	2000-80000	1-3	10-20	19-26	16
SFJK-20	2500-90000	1-3	10-20	20-30	20
SFJK-25	2500-90000	1-4	9.5-20	21-30	25
SFJK-30	2500-120000	1-6	9-20	23-32	30
SFJK-35	2500-150000	1-8	8-20	23-33	35
SFJK-40	2500-150000	1-8	8-20	25-34	40
SFJK-45	2500-150000	1-8	8-20	26-35	45
SFJK-50	2500-150000	1-9	8-20	27-35	50
SFJK-55	2500-150000	1-10	8-20	27-36	55
SFJK-60	2500-150000	1-11	7.5-20	28-37	60
SFJK-70	2500-150000	1-11	7.5-20	28-38	70
SFJK-80	2500-150000	1-12	7-20	29-38	80
SFJK-100	2500-150000	1-13	7-20	29-39	100
阻尼比0.08-0.11


四、技术参数表

型号	载荷范围(N/M2)	变形量(mm)	频率范围(HZ)	隔声量(Dba)	产品厚度H(mm)
SFJK-10	2000-70000	1-3	12-20	18-25	10
SFJK-16	2000-80000	1-3	10-20	19-26	16
SFJK-20	2500-90000	1-3	10-20	20-30	20
SFJK-25	2500-90000	1-4	9.5-20	21-30	25
SFJK-30	2500-120000	1-6	9-20	23-32	30
SFJK-35	2500-150000	1-8	8-20	23-33	35
SFJK-40	2500-150000	1-8	8-20	25-34	40
SFJK-45	2500-150000	1-8	8-20	26-35	45
SFJK-50	2500-150000	1-9	8-20	27-35	50
SFJK-55	2500-150000	1-10	8-20	27-36	55
SFJK-60	2500-150000	1-11	7.5-20	28-37	60
SFJK-70	2500-150000	1-11	7.5-20	28-38	70
SFJK-80	2500-150000	1-12	7-20	29-38	80
SFJK-100	2500-150000	1-13	7-20	29-39	100
阻尼比0.08-0.11

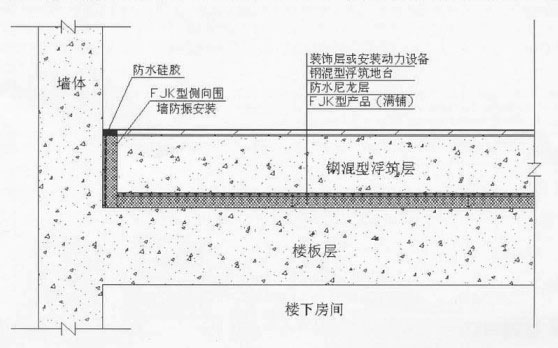

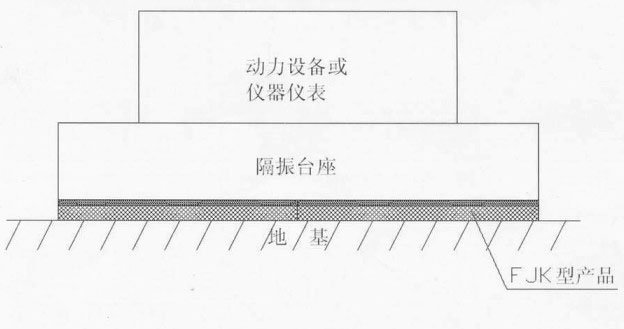

五、安装图如下：
