JT型多点式橡胶隔振垫


一、概述

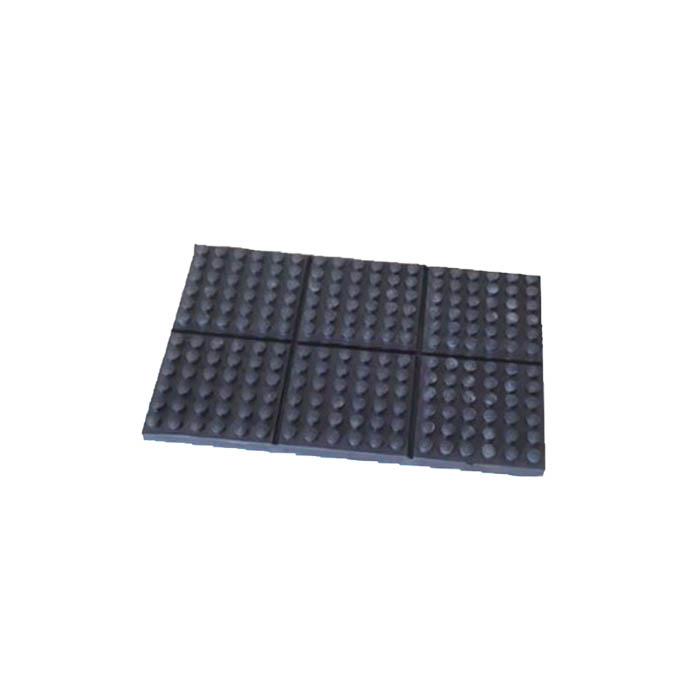

该产品是一种新型的橡胶隔振器，其上下表面由三种高低不同，四种直径不同的点柱组成，中间为橡胶板。根据不同的使用要求可灵活应用，将其分割成4组、2组、单组。在同一规格上，如载荷不同也能得到相应的固有频率，即具有等频性，也可串联使用，能进一步降低固有频率。
该产品固有频率低、安装方便、耐油、耐老化、适用温度-10~50℃、阻尼比大（D=0.06~0.08）、成本轻等特点，是各种水泵、风机、冷热水机、发动、发电机组等动力设备，精密仪器仪表积极、消极隔振的理想产品。

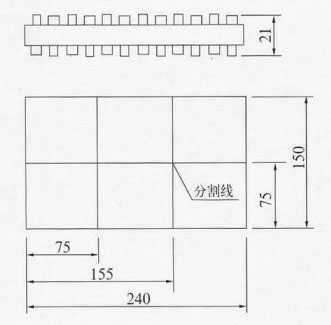

二、机械图及技术参数表

型号规格	载荷范围(kg)	坚向变形(mm)	固有频率(HZ)	长*宽（mm)
JT-1	30-100	3-5	9±2	75*75
JT-2	100-250	3-5	9±2	150*75
JT-4	250-300	3-5	9±2	155*150
JT-6	300-600	3-5	9±2	240*150
备注：JT为型号标识，-1即1块，如大面积使用，可拼凑组合
