XSD橡胶隔振垫/隔震垫



一、概述
XSD型产品是在SD型橡胶隔振垫的基础上于2000年进行设计、改进后的隔振垫，单块尺寸为250*250*30mm，产品上表面呈花纹凹凸型，与被振设备有较好的摩擦力，产品下部设有四种不同方向的凹凸长方瓦椤形，能起到较好的防剪切作用，产品四周没有联接口，对于需要大面积隔振降噪的场合可扣联使用（16单块扣联为1m面积）。
产品具有固有频率低，隔振降声效果好，可耐酸、油、碱、防老化，耐温-10~50℃。

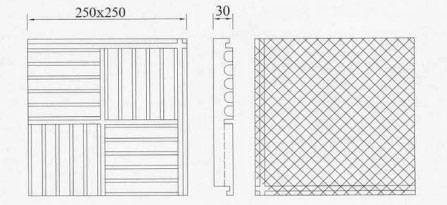

二、机械图及技术参数表



产品型号	载荷范围(N)	坚向变形(mm)	固有频率(HZ)	硬度(邵氏)	隔声量(dBA)
XSD-1	1500-5500	2.5-4	13-10	45°	26-33
XSD-2	3500-8000	3-5	12-9	70°	26-33
