JF型橡胶隔振隔声垫/隔震垫


一、概述
JF型橡胶隔振器由天然合成橡胶、中间锦纶尼龙骨架加强层通过高温硫化模压而成，主要用于动力设备、按摩浴缸等的隔振和浮筑结构隔振隔声，上端面为凹凸型，可增加摩擦力，可提高阻尼比并降低固有频率，产品可耐碱、耐酸、耐油、防腐、防霉、防湿、阻燃、防老化，耐温范围为-20~90℃，阻尼比≥0.08，隔振隔声效果好（浮筑层下隔振器间距一般为400~1000mm。

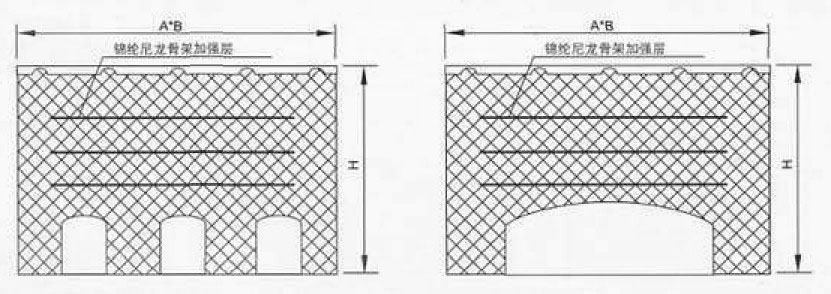

二、机械图及技术参数表





产品型号	单块荷载范围(kg)	额定荷载（kg)	压缩变形范围(mm)	固有频率(HZ)	外形尺寸（mm)			隔声量(dBA)
					A	B	H
JF-50	60-160	120	4-8	7-11	50	50	50	27-34
JF-30	50-150	110	2-6	8-15	50	50	30	25-32
JF-20	50-150	110	2-5	9-15	50	50	20	24-30
JF2-100	250-1000	700	5-10	6.5-9	100	100	100	28-36
JF2-60	250-1000	700	4-9	7-11	100	100	60	28-35
JF2-50	200-800	500	3-7	7-14	100	100	50	27-34
JF2-30	200-800	500	2-6	8-14	100	100	30	25-32
JF2-20	200-800	500	2-5	9-14	100	100	20	24-30
JF3-50	80-550	300	3-7	7-14	75	75	50	27-34
