一、概述

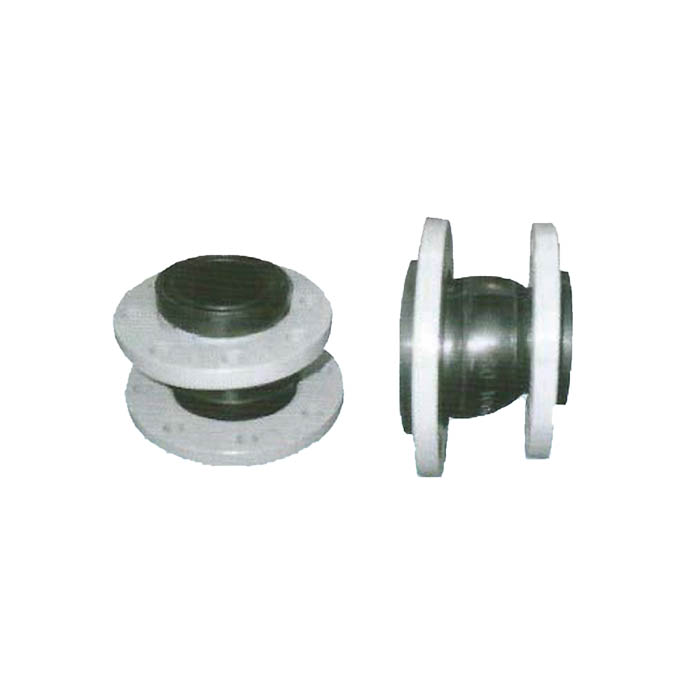

XPGD 型偏心异径橡胶挠性接管（避震喉），主要用于水泵进口可取代传统的铸铁偏心锥管，同时能起到隔振降噪、位移补偿作用。本产品主要用于给排水、压缩机、船舶、机车等各种管道系统。该产品由内外层橡胶、中间受力骨架层、二端钢丝圈组成，并配装标准法兰，具有耐压高、隔振降噪、位移补偿效果明显等特点。工作压力分为0.8Mpa、1.2Mpa、2.0Mpa三种，适用温度-20℃-115℃，偏转角15度。

二、XPGD型产品性能表



型号 项目	XPGD-XX-I（10）	XPGD-XX-II（16）	XPGD-XX-III（25）
工作压力MPa	1.0	1.6	2.5
爆破压力MPa	3.0	4.8	7.5
配用法兰Mpa	1.0	1.6	2.5
真 空 度mmHg	650	650	750
适用温度	-20～115℃
偏 转 角	15°
适用介质	空气、压缩空气、水、海水、热水、弱酸、油、碱



三、XPGD型偏心异径橡胶软接头产品尺寸表

通径		长度 （mm）	许可位移（mm）		横向位移 （mm）
公制（mm）	英制（in）		压缩	拉伸
40—50	1 1/2—2	110	8	6	10
50—80	2—3	125	10	8	11
65—100	2 1/2—4	138	11	9	12
80—100	3—4	138	11	9	12
100—150	4—6	178	18	13	14
125—200	5—8	216	19	16	16
150—200	6—8	216	19	16	16
200—250	8—10	242	24	18	20
250—300	10—12	245	24	18	20
300—350	12—14	288	26	19	20
